目前，中國已經是數控機床全球第一生產大國與消費大國，卻不是機床制造強國，中高端數控機床仍存在嚴重進口依賴的情況。究其原因，是我們?cè)诟邫n數控系統、高可靠性電主軸、光柵、導軌副等數控機床關鍵功能部件領域主要依賴進口，“卡脖子”問題突出。我國數控機床關鍵功能部件與國外先進產品的差距在于產品可靠性不高，主要體現在“精度和穩定性差”、“故障多發”、“耐用度低”等方面。如何提高國產關鍵功能部件的可靠性，成為我國高端數控機床技術自立自強的重大課題。省科學院智能制造所可靠性與裝備技術中心針對電主軸可靠性提升問題，持續開展體系化技術攻關研究，取得相應研究成果。

　　行業問題：高端數控機床關鍵功能部件可靠性提升的難度大

　　電主軸是數控機床的核心關鍵功能部件之一，是一種結構非常復雜的精密部件。電主軸將機床主軸與主軸電機融為一體，由無外殼電機、主軸、軸承、主軸單元?dú)んw、驅動模塊和冷卻裝置等眾多零件組成。電主軸工作時轉速很高，可以達到每分鐘幾萬轉，甚至幾十萬轉。由于高速運轉時會產生大量熱量，引起電主軸溫升，使電主軸的熱態特性和動態特性變差，從而影響電主軸的正常工作，必須采取多種措施進行溫度控制?？梢?jiàn)，高速電主軸工作過程受到電-磁-熱-流-固體結構多相物理場耦合作用，實際運行工況復雜，要有效提升其可靠性的難度大。

　　技術方向：長期專注高端數控機床關鍵功能部件可靠性技術研究

　　可靠性中心長期聚焦裝備可靠性技術，與德國弗勞恩霍夫協會結構耐久性與系統可靠性研究所（Fraunhofer LBF研究所）共建了中德工業裝備可靠性聯合實驗室，針對數控機床及關鍵功能部件領域聯合開展著深入的研究，已經建立了良好的實驗測試環境，有著多年的技術與經驗積累。

　　在電主軸可靠性技術研究方面，針對提升電主軸可靠性難度大的問題，可靠性中心技術團隊通過仿工況的數字化設計建模，開展多物理場耦合仿真計算分析（如圖1）。同時，開展高速電主軸系統分析、故障數據分析，以及故障模式與影響分析，已經逐步解決電主軸振動大、無法保證加工精度等問題，為相關龍頭企業的電主軸產品可靠性設計提供數據依據與技術支撐。

　　申請或獲得授權電主軸相關專利、軟件著作權、PCT專利等20多件，獲得2020年度中國有色金屬工業科學技術一等獎1項，牽頭和參與制定《電主軸精度保持性試驗規范》等5項電主軸行業標準，填補了我國在電主軸領域可靠性標準的空白，推動了行業產品可靠性水平的提升。

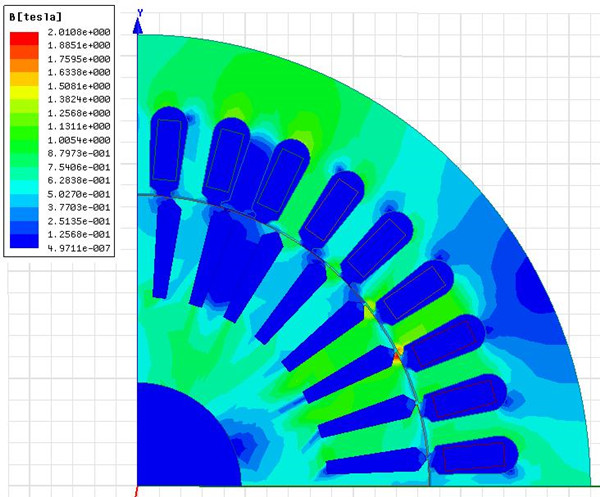

　　圖1 電主軸可靠性仿真分析與設計圖

　　研究成果：有效提升高端數控機床關鍵功能部件可靠性水平

　　為保障機電產品的質量與可靠性，在設計完成后需要對新產品樣機進行比較長時間的常規可靠性試驗驗證，導致產品從研發到量產的時間被大大拉長，對于企業來說需要付出較高的成本。比如，如果某產品的設計平均無故障工作時間(MTBF)為5000小時，那么在正常運行狀態下讓其失效的時間大約需要5000小時，則按照每天24小時不斷運轉來計算也需要持續大約7個月時間。

　　針對上述行業共性的瓶頸問題，為提高可靠性試驗的效率，可靠性中心技術團隊在充分借鑒國外先進方法的基礎上，自主制定了電主軸加速壽命試驗方案，并且研制出擁有自主知識產權的電主軸專用加速壽命測試試驗箱（如圖2）。通過在試驗箱中進行加速壽命測試，大大縮短了電主軸新產品可靠性試驗驗證的時間，加快了新產品研發進度，降低了研發和測試成本。

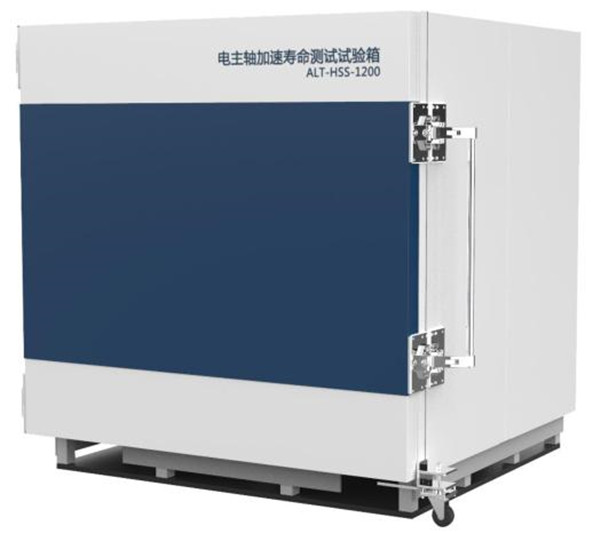

　　圖2 擁有自主知識產權的的電主軸加速壽命測試試驗箱

　　影響產品可靠性的因素非常多，產品可靠性的提升很難一蹴而就。省科學院智能制造所通過與合作企業長期聯合開展體系化的電主軸可靠性研究，有效提升了企業新產品的可靠性水平，新產品的平均無故障工作時間(MTBF)等可靠性關鍵指標得到了有效提升，滿足了用戶對高質量功能部件產品的要求。相關技術成果實現了產業化，取得了良好的社會與經濟效益，合作企業相關新產品實現了進口替代，還有部分產品出口到德國、以色列、韓國等發達國家。

　　展望未來：持續研究，高端數控機床關鍵技術研究任重道遠

　　為推動裝備制造產業高質量發展，在《廣東省培育高端裝備制造戰略性新興產業集群行動計劃（2021-2025年）》中，將高端數控機床作為加快培育的高端裝備制造戰略性新興產業，將“著力突破機床整機及關鍵部件高速高精、多軸聯動、復合加工、精度保持、實時監測、可靠穩定性增長等關鍵核心技術”作為需要重點突破的產業發展瓶頸和短板。

　　據中國海關2019年1-12月金屬加工機床進出口數據（見下表），平均約284臺出口機床的價格約等于1臺進口機床的價格?？梢?jiàn)，由于我國在高端數控機床領域的技術水平與國外產品存在著巨大差距，而我國又急需大批高端數控機床，導致進口數控機床擁有非常高的溢價。因此，高端數控機床及關鍵功能部件的國產化已經刻不容緩。

　　圖3 2019年1-12月我國金屬加工機床進出口數據

　　（數據來源：http://www.customs.gov.cn）

　　高端數控機床的可靠性既包括其功能部件的可靠性，又包括系統與整機的可靠性?？煽啃约夹g(shù)研究投入大，周期長。目前，國內多數研究仍然處于關鍵功能部件可靠性研究階段，對于系統與整機的可靠性提升還有很長的路要走。

　　作為廣東省重點科研機構，省科學院智能制造所將繼續加強國內外技術合作與聯合攻關，在夯實關鍵功能部件可靠性技術研究的基礎上，深入開展與相關行業企業的溝通合作與技術應用推廣，逐步向數控機床系統與整機的可靠性技術方面尋求突破，為推動國產數控機床及關鍵功能部件產品從中低端向中高端邁進做出新的貢獻。

　　（省科學院智能制造研究所可靠性與裝備技術中心 陳啟愉/供稿）
