隨著芯片特征尺寸的持續減小已逼近物理極限，電子器件的發展已走到瓶頸，傳統意義上的摩爾定律被“超越摩爾定律”取代。“超越摩爾定律”不再單純地追求更小的線寬和更先進的制程，而是試圖從更多的途徑來維護摩爾定律的發展趨勢，當前已演化到集成電路與封裝融合發展的新階段，其中高密度三維封裝是融合的核心實現路徑。

　　在高密度三維封裝的金屬互連中，去除金屬氧化物與保持無氧環境是實現金屬冶金級鍵合的前提。金屬互連本質是互連金屬表面接近原子間作用力平衡距離時，宏觀接觸表面產生擴散，形成金屬鍵結合。金屬表面氧化物無疑會阻礙互連金屬的緊密接觸。隨著微節距結構中的互連點與間隙尺寸已逼近亞微米，物理空間的限制導致涂覆與清洗傳統液態或半固態助焊劑難度較高。

　　針對此問題，近日，廣東省科學院半導體研究所異構集成團隊與桂林電子科技大學等單位加強多地合作，利用甲酸氣氛成功實現了高質量的固液鍵合，同時通過原位觀察發現了甲酸氣氛保護下，液態焊料的潤濕提升現象。通過進一步的實驗設計與材料分析，發現了甲酸帶動錫蒸汽遷移的特殊現象（如下圖）。在低于液態焊料熔點的溫度下，在焊點上成功實現了冶金級的鍵合，形成了金屬間化合物，繼而提升了錫基焊料的潤濕性。過往許多文獻都提出借助甲酸氣氛來實現無助焊劑鍵合，然而大部分文獻多在討論其還原反應機制，較少從冶金結合等觀點來探討此工藝下的材料結合特性。本研究不僅完善了甲酸氣氛幫助金屬鍵合的冶金機制，更因?yàn)榈蜏叵乱苯鸺夋I合的發現，將為低溫鍵合的應用場景提供新的方案。

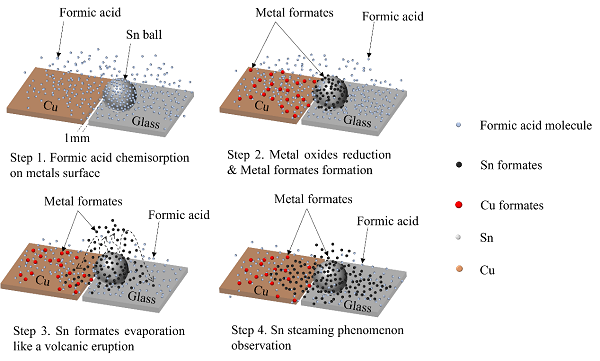

甲酸氣氛下錫蒸汽遷移示意圖

　　該工作得到了廣東重點研發計劃、廣西自然科學基金、中國博士后基金及廣東省科學院打造綜合產業技術創新中心行動資金等項目資助，相關成果發表在期刊《Journal of Materials Research and Technology》。省科學院半導體所異構集成封裝團隊由國家級人才胡川研究員領銜，長期致力于三維異質異構集成與柔性電子等相關研究。團隊成員何思亮博士為論文的第一作者。

（省科學院半導體研究所/供稿）
