以氧化銦鎵鋅（IGZO）為代表的金屬氧化物薄膜晶體管（TFT），具有較高的場效應遷移率、良好的電學穩定性和可大面積均勻制備等特點，在平板顯示器領域已實現商業化應用。便攜式平板顯示設備由于采用移動電源對屏幕的功耗有較高要求，目前通過降低TFT背板的功耗來延長便攜式平板顯示設備的續航時間是有效的解決方案之一。與普通IGZO TFT相比，肖特基IGZO TFT具有低飽和電壓，高本征增益，良好的環境穩定性，顯著減弱的短溝道效應以及能夠?qū)崿F(xiàn)低功耗等特征優勢，近年來得到廣泛研究和關注。為實現源漏電極與IGZO溝道層間形成肖特基接觸，過往研究一般是對電極和IGZO溝道層的界面進行氧等離子、反應濺射等處理，這增加了制備工藝的復雜度，有時還會導致器件電學特性的嚴重衰退。

　　為了解決該問題，廣東省科學院半導體研究所（以下簡稱半導體所）新型顯示團隊聯合華南理工大學發光材料與器件國家重點實驗室，采用銅/鋁（Cu/Al）疊層金屬作為IGZO TFT的源漏電極，通過退火工藝使Al電極與IGZO接觸部分自發氧化生成一層極薄的氧化鋁（AlOx）薄膜，從而在源漏電極面向溝道部分形成Cu/AlOx/IGZO肖特基異質結。一系列研究證明，基于Cu源漏電極和AlOx插層制備的IGZO TFT表現出典型的肖特基接觸特性，證實了該肖特基異質結的存在（如圖1所示）。

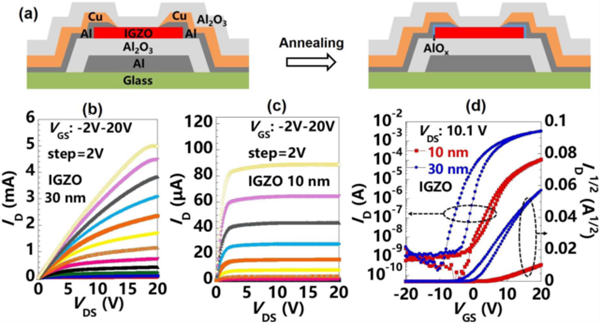

圖1 基于Cu/Al疊層電極的IGZO TFT結構示意圖及其電學性能

　　研究發現，通過改變溝道層的厚度可調控Cu/AlOx/IGZO肖特基異質結下的耗盡區與柵介質/半導體層界面的距離，從而實現該肖特基TFT電學特性的大幅調控（如圖2所示）。IGZO溝道層厚度為10 nm時，器件表現出典型的肖特基勢壘TFT特征；IGZO溝道層厚度為30nm時，器件的輸出特性表現出類似歐姆接觸TFT特征，器件表觀場效應遷移率高達82.9 平方厘米/(伏·秒)。研究表明，Al/AlOx/IGZO異質結為歐姆接觸結，具有顯著小于Cu/AlOx/IGZO肖特基異質結的接觸電阻，提高了電子注入IGZO溝道層的能力。該工作采用與顯示工業相似的材料與工藝實現肖特基勢壘IGZO TFT制備，對于促進肖特基勢壘IGZO TFT的產業化應用具有借鑒意義。

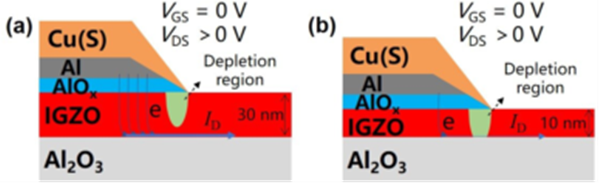

圖2 基于Cu/Al疊層源漏電極IGZO薄膜晶體管工作機理示意圖

　　該研究工作得到了國家重點研發計劃、省重點研發計劃、中國博士后科學基金、及廣東省科學院打造綜合產業技術創新中心行動資金等項目資助，相關成果發表在期刊《IEEE Electron Device Letters》，省科學院半導體所為論文第一完成單位。

　　原文鏈接：https://ieeexplore.ieee.org/abstract/document/9881597

（省科學院半導體所/供稿）
